引 SECS/GEM

　　SECS/GEM是國際半導體設備及材料協會所制定的標準，用來統一設備與工廠控制系統之間的通訊，進行設備間異質系統整合。

　　01 臺達DIASECS是什么

　　臺達 DIASECS 是臺達在半導體設備通訊標準和控制通用模型的解決方案，除提供SECS/GEM 協議標準，也可通過組態工具的設定和高度自動化的無縫整合，協助客戶迅速將 SECS / GEM 標準導入設備，解決工廠面臨的繁復過程、底層設備繁多及信息整合不易等問題，達到智能與自動化的生產管理。

　　應用領域

　　半導體產業：晶圓、封裝、測試、驅動IC

　　印刷電路板產業：銅箔基板、硬式電路板、軟性電路板

　　光電面板產業：面板、太陽能

　　電子元件產業：LED、被動元件、微機電、車用電子元件

　　02 臺達DIASECS產品介紹

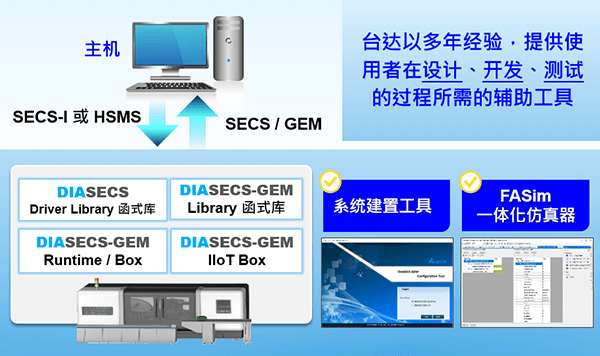

　　因應不同的使用場景及應用深度，臺達的 DIASECS 系列有四種產品可供選擇：DIASECS Driver Library、DIASECS-GEM Library、DIASECS-GEM Runtime、DIASECS-GEM Box。臺達總結多年的使用經驗，提供系統建置工具和一體化模擬器，作為使用者在設計、開發、測試的過程所需的輔助工具。客戶開發完成后可進行功能驗證與壓力測試。

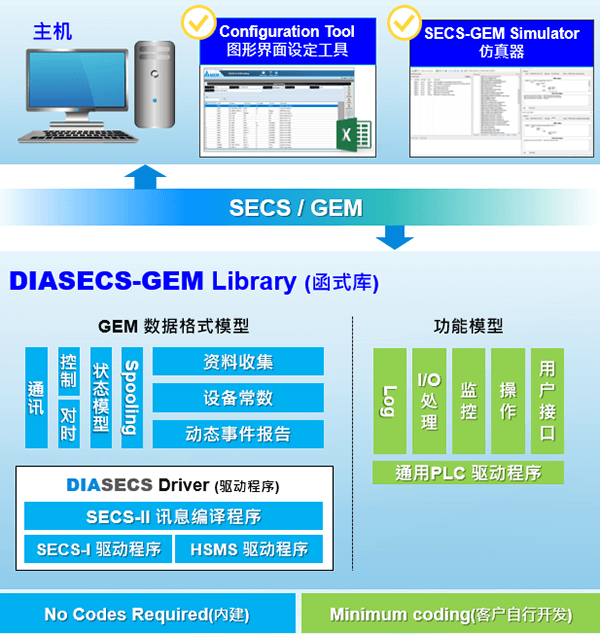

　　03 臺達DIASECS-GEM Library 函式庫產品特色

　　支持 GEM (E30) 及 GEM300 標準，產品會自動轉成符合標準 GEM 信息格式，使用者不需理解 SECS-GEM 的 SECS-II 信息格式。產品亦提供標準 GEM 功能的 API，自動轉譯成易于了解的 API、Event Call Back，以函式庫讓使用者呼叫使用，僅需更新資料內容 (e.g., SVID) 或相對應事件即可 (e.g.,CEID)。函式庫不僅易于使用且可彈性化客制開發，滿足各式客戶需求。

　　將 SECS / GEM 標準及處理邏輯自動整合于函式庫

　　呼叫啟動時，除能自主處理已編譯的邏輯，也可自動載入預設信息顯示畫面，縮減約70%開發人力，降低系統建置時間

　　提供模擬器進行功能驗證及壓力測試

　　04 臺達解決方案

　　本案例需要實現從終端客戶Host 端計算機或數據庫透過SECS 通訊格式對 PLC 機臺進行數據收集、遠程命令、參數交互功能。充分利用 DIASECS-GEM Library 函式庫的 SECS 架構，整合設備需求，并統一通訊規范，藉此降低維護成本。管理者也可實時監控現場生產進度與設備狀態，降低異常維護成本。

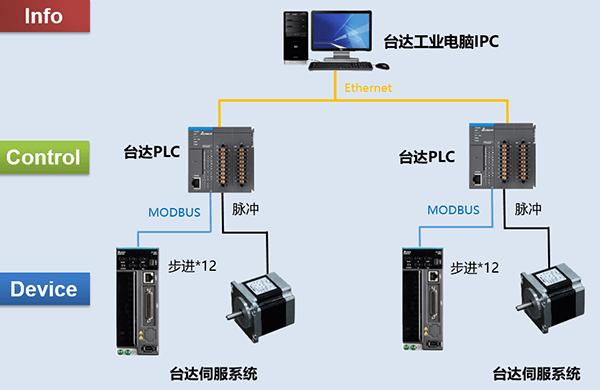

　　方案架構

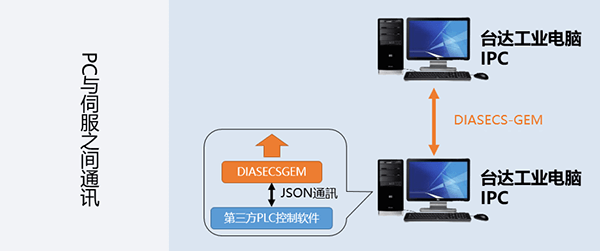

　　整合臺達PLC AS 系列、步進電機與 DIASECS-GEM Library 函式庫。以交互后臺軟件處理信息交握，對接收或發送 SECS 格式信息與遠程進行溝通，對內則是以JSON通訊和第三方控制 PLC 軟件交互信息。

　　05 臺達方案優勢

　　參數遠程變更

　　現場管理人員不必進到無塵室內變更參數配方;

　　實時調整監控

　　可在任何時候調整機臺狀況，實時觀察調整前后的成果回報;

　　支持脫機測試

　　提供臺達仿真器仿真Host遠程完整架構，進行脫機參數調整兼測試，減少進無塵室調整所花費時間;

　　減少操作異常

　　減少調整的人力與時間成本，同時也避免測試時因錯誤調整參數造成機臺操作異常;

　　敏感區域管控

　　借助遠程控制與調整，不必進入廠區敏感區域，人員亦可更有效管控無塵室進出;

　　橫向復制展開

　　臺達 DIASECS-GEM 只需保留配置文件檔案，在同類型的機臺下同步導入使用時，只需再依據現場環境做微調即可。
